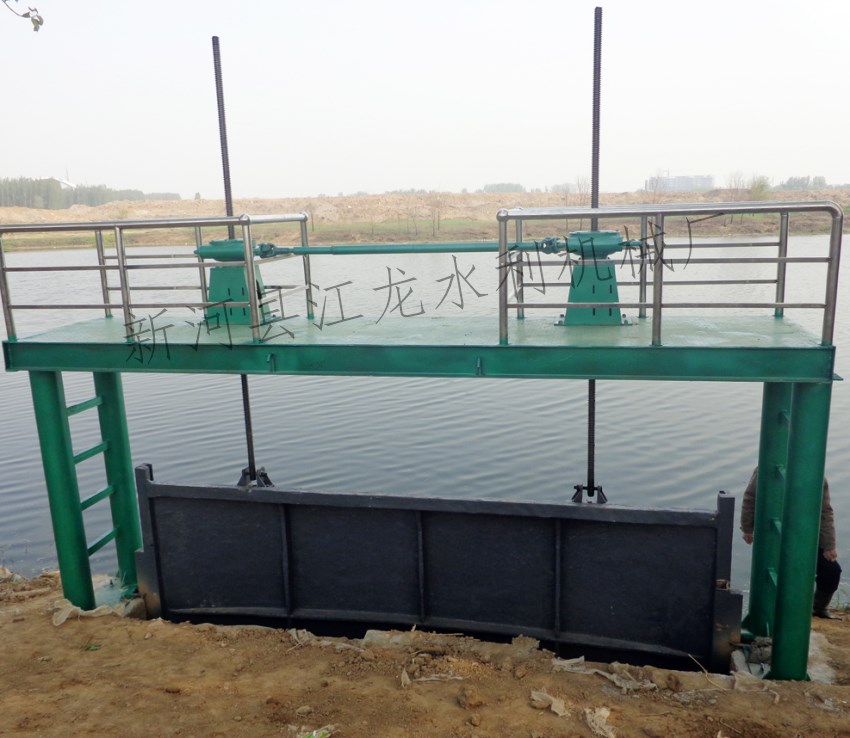

![T_}F)G~(S%$FPQP2AB]OXHL_副本.jpg](/uploadfile/201803/2018032515219712773498807.jpg "T_}F)G~(S%$FPQP2AB]OXHL_副本.jpg")
特征描述
鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏
通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、
安裝使用方便、壽命長等優點。
使用說明
2.主要構件
2.1門板
2.1.1門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。
2.1.2門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5,撓度應不大于構件長度
的1/1500。
2.1.3門板的厚度應在計算厚度上增加2mm的腐蝕裕量。
2.1.4閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。
2.2門框
2.2.1門框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。
2.2.2門框的厚度應在計算厚度上增加2mm的腐蝕裕量。
2.2.3對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216. 2的規定，法蘭螺栓孔應在垂直中
心線的二側對稱均布。
2.2.4法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表1的規定。
鑄鐵閘門安裝使用
鑄鐵閘門是否正確安裝，決定了閘門的止水效果安裝時一定要認真閱讀安裝說明書或按我廠現場指導安裝
人員的要求正確安裝。
鑄鐵閘門的門槽與板面為整體安裝，二次澆注方式（亦可一次性整體安裝澆注），澆注前以密封止水面及
側向導軌面為基準將閘框調正，固定，撐好背面防止變形，進行澆注砼漿一定要密封實以防滲漏。
鑄鐵閘門安裝澆注砼前，調整閘門與閘框偏心與間隙，鎖緊楔塊裝置．以達到良好的止水效果。
鑄鐵閘門的板面與閘槽為偶合件配套，在搬運、倉儲及安裝時不得互換，以免影響止水效果。
閘門的迎水面一定要按設計要求安裝否則因板面受力方向不對，引起板面斷裂，遇反向受壓時一定要在訂
貨時說明，防止發生重大事故。
在訂貨時要提供孔口尺寸，水頭，提升高度和結構形式，閘板面一般為正向（迎水面）受壓，如需反向受
壓，訂貨時需說明，止水一般是后止水（背水面），需前止水時，訂貨時應說明，使用時必須按操作規程
操作。
經常檢查閘門板與閘槽是否卡澀，及時將卡澀物清除，保證位置置中，使設備正常運行。
用途/應用領域
鑄鐵閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通
、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安
裝使用方便、壽命長等優點。
使用與保養 1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定
位裝置。 2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉
軸，以免在啟動時碰傷人員。 b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或將電動裝置上的
電動標記切入到手動標志上去）。 c、每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大
保養時，應給軸承部分注滿牛油。 d、每年需對閘門作一次油漆、防腐處理
