不銹鋼渠道閘門的主要特點： 1,閘門的過水斷面與渠道等寬；超寬型可制作成雙吊點啟閉。 2,對渠道深度的適應性強； 3,橡膠密封,止水性能好； 4,不銹鋼制作,防腐性能好； 5,可配手動或手電兩用螺桿式啟閉機,對偏遠無電地區的使用更為方便。
不銹鋼渠道閘門形式及結構 1.形式:不銹鋼渠道閘門。 2.結構:本設備主要由閘門（門框,閘板）,密封條,吊塊螺母等部件組成。密封面上鑲有P型橡膠條,保證了密封性和耐久性, 久用磨損后,并可通過楔形壓塊高度來保證正常工作。具有結構合理,封閉性好,安裝,調整,使用,維護方便,性能可靠等特點。
不銹鋼渠道閘門適用范圍 常用于給水,排水,引水,等水利工程。
不銹鋼渠道閘門主要技術參數
工作場所：室外
環境溫度： -40℃ – 80℃
安裝形式：渠裝式
介質及PH值：污水（6-9）,污泥（6-9）,排放水（5-8）

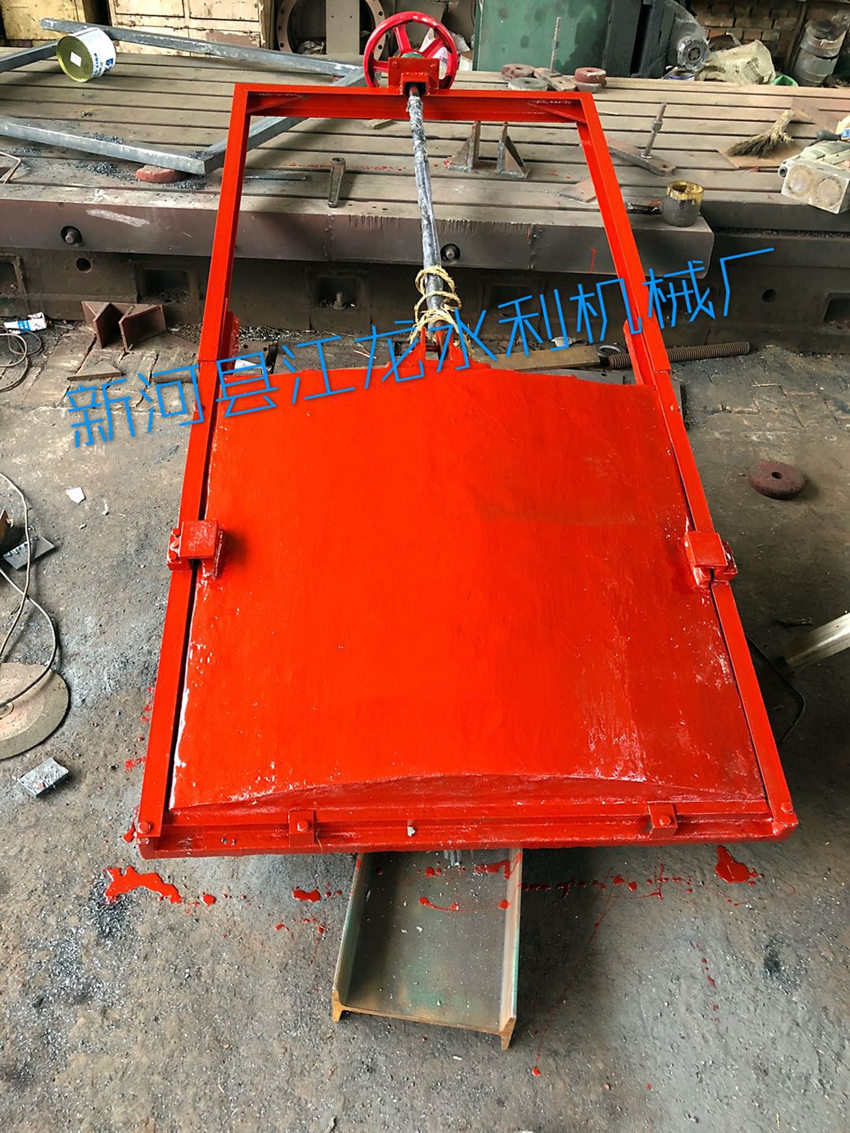

CBZ插板閘門系列有兩種結構，一種門葉、門框由灰鑄鐵（HT200）熔化鑄造，刨訂精密加工而成。該閘門具有外形美觀、結構簡單、安裝方便、操作安全、啟閉靈活、耐腐蝕性能強、磨擦力孝止水性能好、滲水量小（正向0.72L/M.Min、反向1.25L/M.min），能承受較大的水壓力、使用壽命長、維修費用低等優點。一種門葉、門框由型鋼制造，鋼結構插板閘門以優質的鋼板為基材，采用橡膠止水、防腐方式為表面進行噴砂除銹及熱噴鋅。
不銹鋼渠道閘門性能及結構 1．不銹鋼渠道閘門符合《ZBM型不銹鋼渠道閘門》企業標準。 2．閘門結構形式為明桿式不銹鋼渠道閘門,閘門的主要部件（閘板,閘框和導軌）進行酸洗鈍化處理。 3．閘板,閘框按最大工作水頭設計,其拉伸,壓縮和剪切強度的安全系數不小于5 。 4．門槽采用鋼板折彎成"U"字形,有一定的強度和剛度,在使用中不變形；門體為整體結構,在迎水面焊接"井"字形加強筋。 5．導軌按最大工作水頭設計,其拉伸,壓縮和剪切強度安全系數不小于5。 6．密封座分別置于閘框和閘板上,用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中,不能變形和松動, 螺釘頭部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。 7．密封座止水橡膠采用優質丁腈橡膠,密封條厚不小于4mm。8. 在閘板上端設有吊耳與閘板連接,吊耳的受力點靠近閘板中心線,在最大水頭啟閉時,其拉伸壓縮和剪切強度的安全系數不小于5。 9．閘桿的傳動螺紋為梯形螺紋,精度達到7e級標準,閘桿按最大工作開閉力設計,其拉伸壓縮和剪切強度的安全系數不小于5。 10．閘門在最大工作水頭時,密封泄漏量正向承壓≤0.72L/min.m ,反向承壓≤1.25L/min.m(密封長度)。 11．閘框密封座與閘板密封座間隙小于0.8mm。 12．閘板與閘框導向槽的間隙小于 1.6mm。 13．在要求的操作條件下,啟閉機手柄設計最大手搖力為15Kg。 14．驅動裝置采用一體化電動啟閉裝置,設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。 15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置,并帶有開度指示器, 閘門的開啟程度,帶有文字"開"的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪,以供手動操作。 16．電動機為封閉結構,絕緣等級為F級,防護等級IP55,工作時噪聲小于45dB（A）。 17．閘門就地控制設備滿足下列條件并具有下列裝置：采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。 電源：3相5線制, 交流電380V,50Hz 電機保護空氣開關,接觸器,熱繼電器,開閉指示燈,起停控制按鈕等元件。
